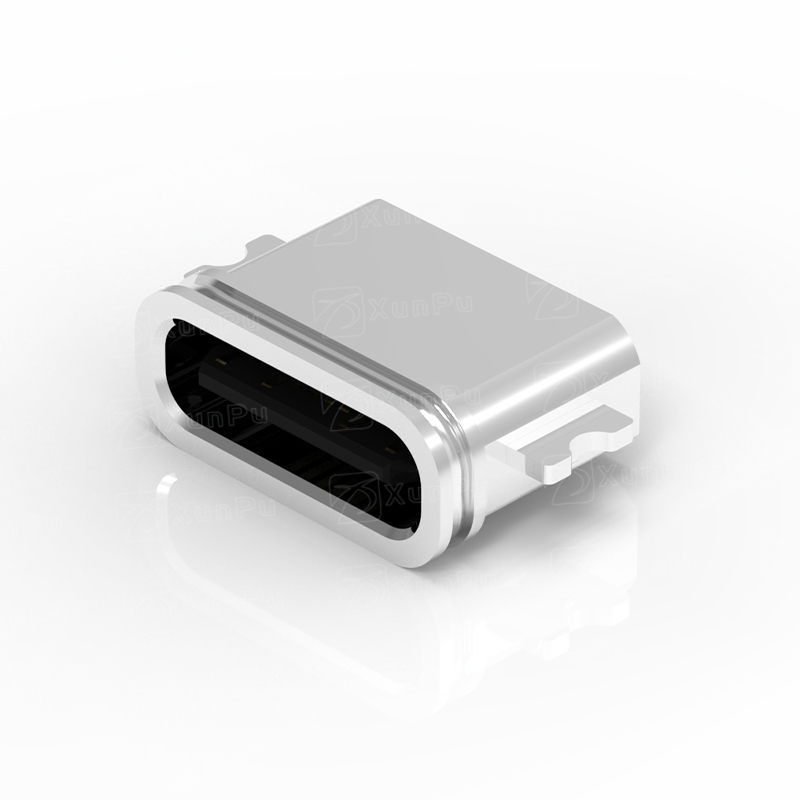

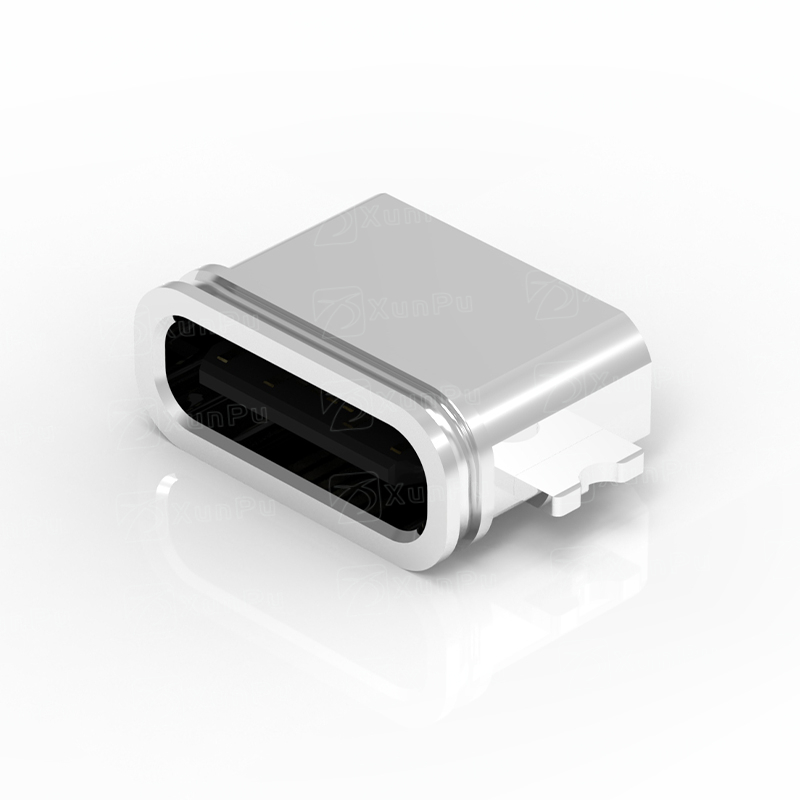

TYPEC-318
  • Product type:16PIN(With 2.0 data version)
  • Plug category:Mother Seat
  • Product form:Horizontal
  • Installation method:Sinking plate type
  • Waterproof level:waterproofing
  • Rated current:3A
  • lifespan:10,000Cycles
Product number Product pictures Information Description status Shipping cycle Gross weight MPQ MOQ remarks operation
TYPEC-318-ARP16X7SC08 pdf

PDF下载

In production 3~7 days 0.83g 900/disc No limit Sample application
TYPEC-318-ARP16X7SC16 pdf

PDF下载

In production 3~7 days 0.83g 900/disc No limit Sample application
essential information
    Basic parameters
    • Product type

      Type-C receptacle

    • Number of PINs

      16PIN

    • Number of rows

      Single row

    • Core color

      black

    • Product form

      Lying down

    • Height on board

      Sinking plate 0.8/1.6mm

    • angle

      90°

    • Temperature resistant

      260°

    • encapsulation

      SMD

    • Packing

      Tape and reel

    Mechanical properties
    • durability

      10,000Cycles

    • Pull-out force

      8-20N

    • Insertion force

      5-20N

    Electrical characteristics
    • Withstand voltage

      100V AC

    • Insulation resistance

      100mΩ Min

    • Contact resistance

      40mΩ Max

    • Current rating

      3A Max

    • Rated voltage

      20V Max

No drawings
