Typec connector

Provide high-performance, standard interconnect parts, custom interconnect parts and services

Current Position: Home > Product > Connector > Typec connector > TYPEC-324
< >

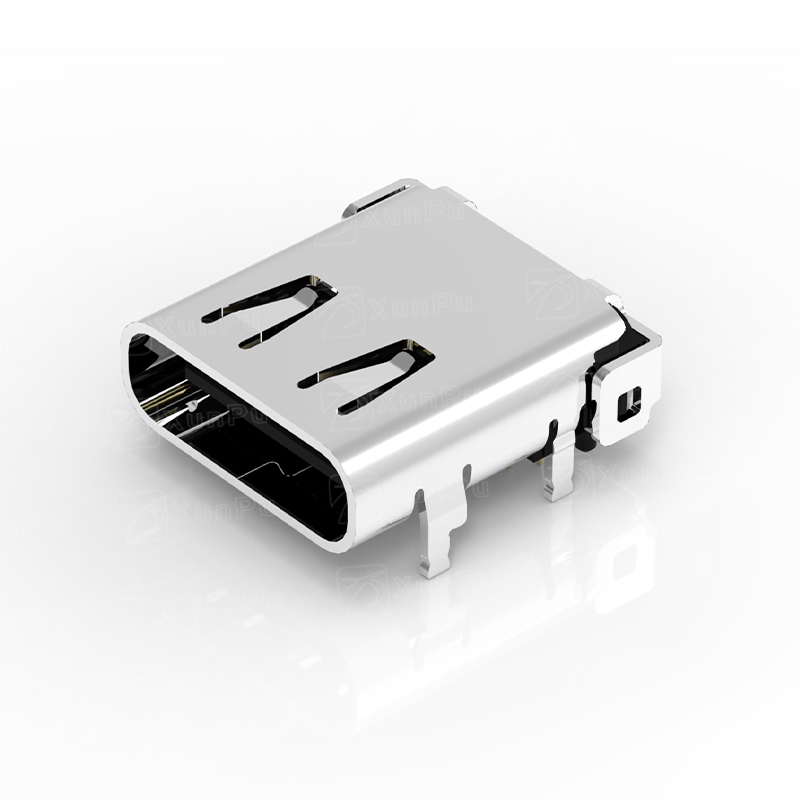

TYPEC-324
  • Product type:24PIN(Full-featured version)
  • Plug category:Mother Seat
  • Product form:Horizontal
  • Installation method:Half-plugged and half-pasted
  • Waterproof level:Non-waterproof
  • Rated current:5A
  • lifespan:10,000Cycles
Product number Product pictures Information Description status Shipping cycle Gross weight MPQ MOQ remarks operation
TYPEC-324-BCP24 pdf

PDF下载

In production 1~3 days 0.65g 1000/disc No limit Sample application
essential information
    Basic parameters
    • Product type

      Type-C receptacle

    • Number of PINs

      24PIN

    • Number of rows

      Double row

    • Core color

      black

    • Product form

      horizontal

    • Height on board

      3.16mm

    • angle

      90°

    • Temperature resistant

      260°

    • encapsulation

      SMD

    • Packing

      Tape and reel

    Mechanical properties
    • durability

      10,000Cycles

    • Pull-out force

      8-20N

    • Insertion force

      5-20N

    Electrical characteristics
    • Withstand voltage

      100V AC

    • Insulation resistance

      100mΩ Min

    • Contact resistance

      40mΩ Max

    • Current rating

      5A Max

    • Rated voltage

      20V Max

No drawings
